高温热泵在污水处理废热回收的应用

城市污水有三种形式：污水原水、二级再生水和中水。

城镇污水量巨大，城市污水出水水量稳定，水温也比较恒定，如北京某污染处理厂处理后的二级出水，冬季温度为13.5～16.5℃，夏季温度为22～25℃，是良好的热泵空调低温热源。

客户应用

某污水处理厂现有总建筑面积7000m2，其中3300 m2办公面积需供暖和供冷，其余3700m2是设备间，现有中水40000t/d，夏季水温为25℃，冬季水温为18～20℃。

冬季采暖室外设计温度为-9℃，采暖期平均室外温度为-1.6℃；夏季空调室外设计温度为33.2℃，室外计算湿球温度为26.4℃；采暖期为126天，供冷期为120天。

冬季采暖热泵机组用房侧供/回水温度为70℃/63℃，中水进/出中间换热器的温度为18℃/12℃，中间循环水进/出热泵温度为15℃/10℃。

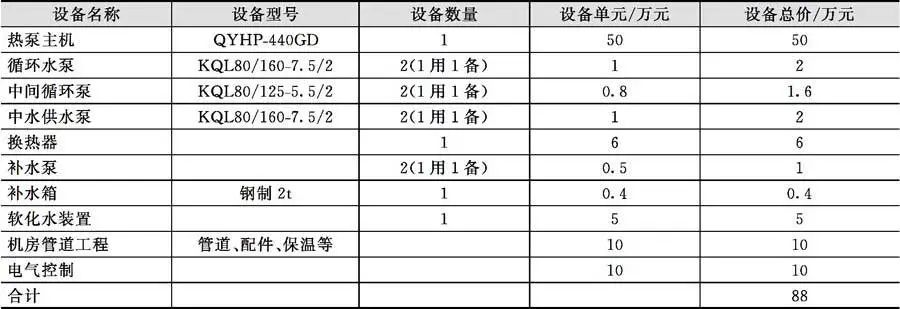

方案设计

系统工作过程为：中水进入板式换热器，与中间循环水换热，由18℃降为12℃；15℃的中间循环水进入热泵蒸发器，被吸热降温为10℃，再回到板式换热器从中水吸热；用户侧循环水进热泵蒸发器温度为63℃，被热泵加热到70℃后，又被送到用户暖气片供暖。

机组制热量为344kW，整个冬季的平均制热性能系数约为3.5，冬季供暖折合单位建筑面积的供暖费用为14.1元/m2。
